神漫生产白皮书

BC级绑定组流程&效率工具使用规范 ​

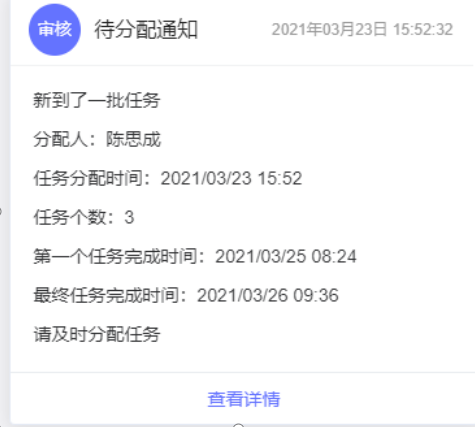

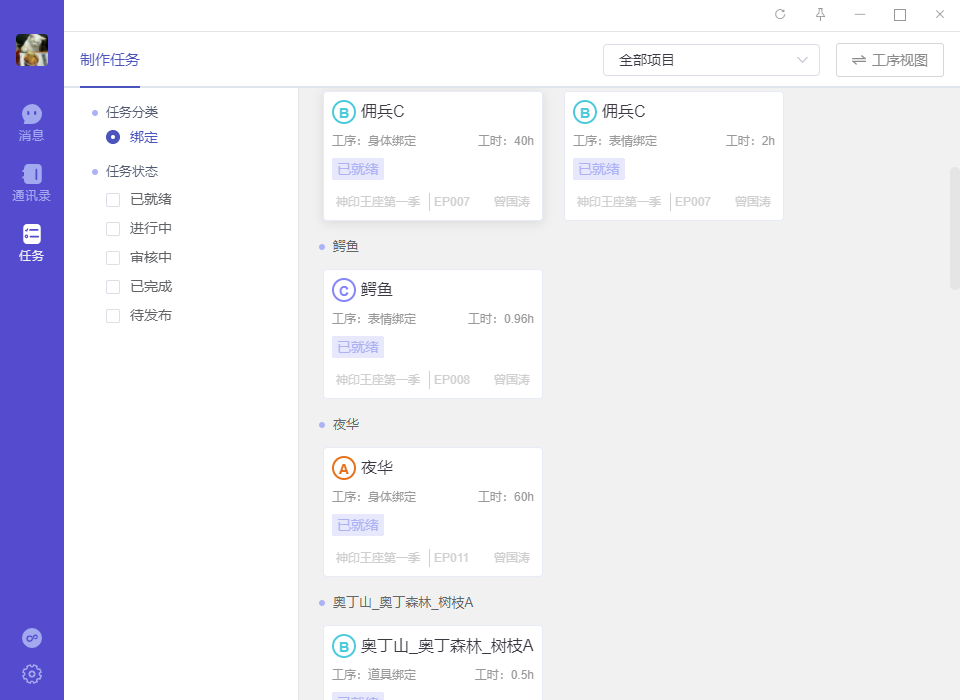

在teamones上收到任务后，可以在查看详情或者客户端的任务中查看

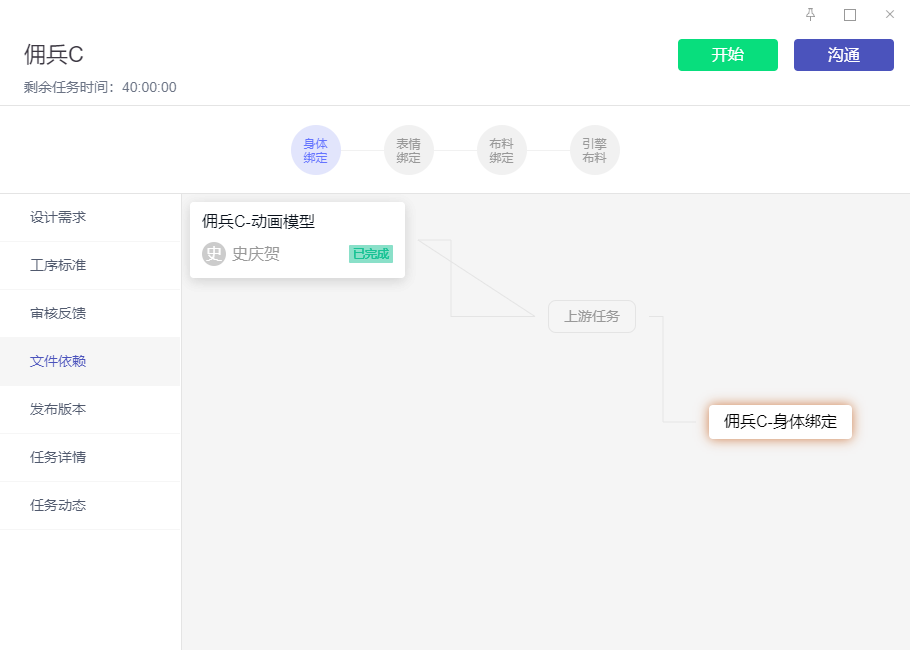

点击开始任务进入任务 稍后会自动打开maya并把任务需要的模型等导入好，同时你的任务会从已就绪变成进行中

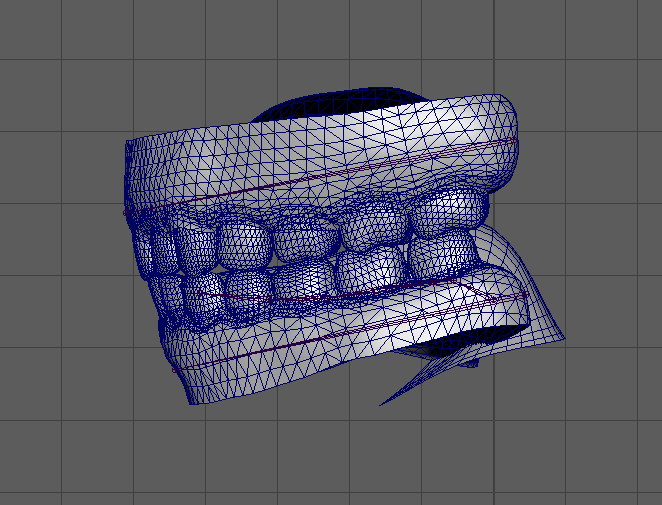

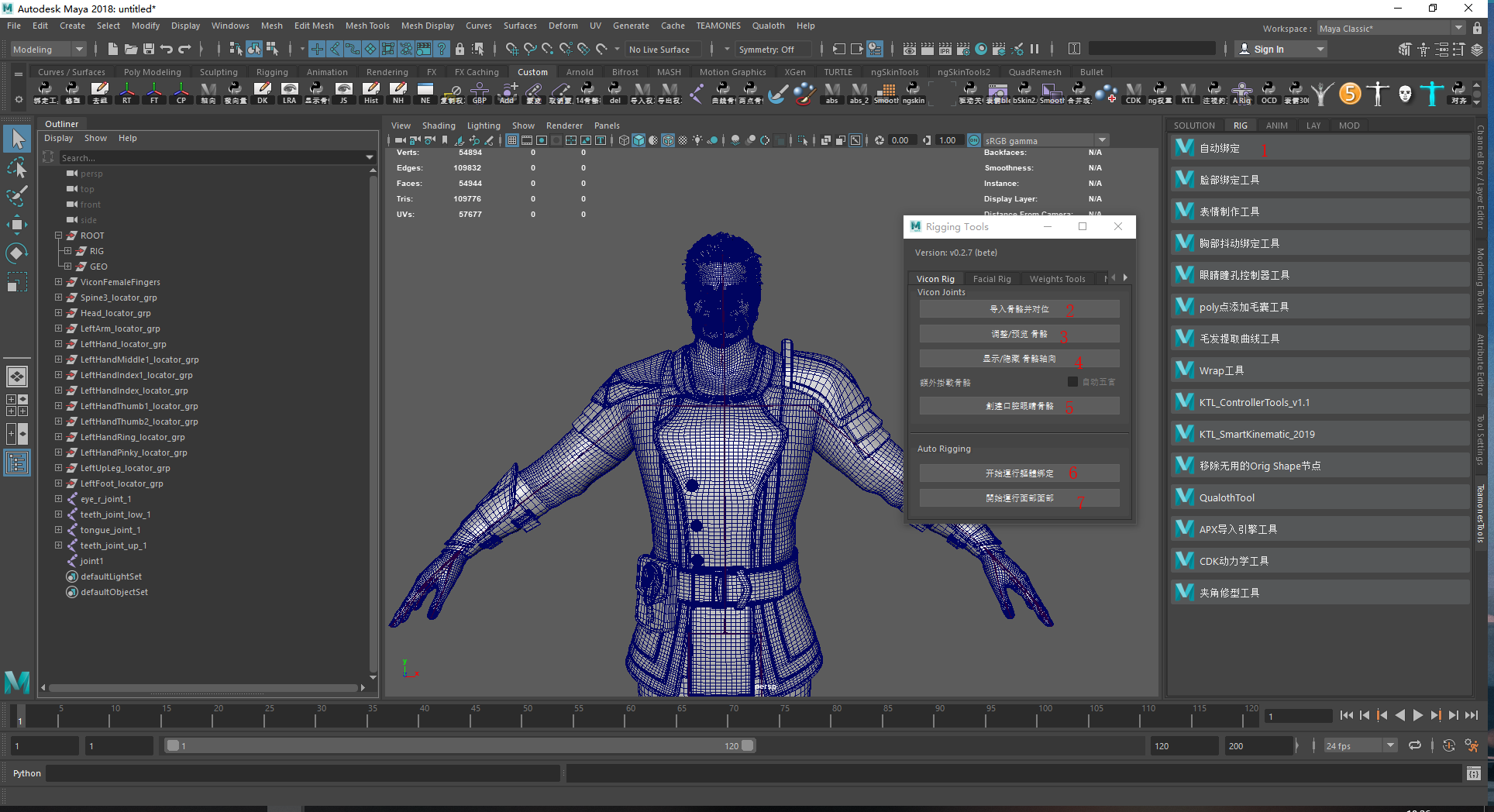

然后点击工具架上的自动绑定，导入骨骼对位之后调整骨骼轴向位置等，点击显示预览来查看效果，接着创建口腔眼睛骨骼并放好位置。眼睛骨骼需要旋转不穿帮，口腔骨骼如下

确认骨骼没问题之后，点击后面两步完成bc级的骨骼和控制器搭建（有需要额外效果的骨骼和控制器需要和主管或制片确认需求）

完全创建完骨骼和控制器之后，开始绘制权重。插件生成会默认带一个模板权重，需要根据具体角色去修改，接着把其余缺失的部件完成权重绘制。

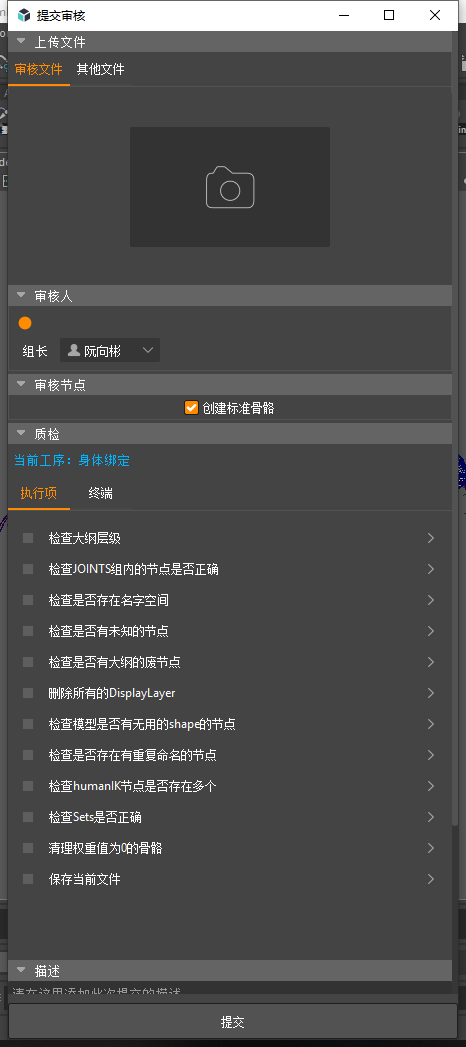

权重绘制并自检后，点击提交审核

截图添加版本描述，点提交审核过完质检后等待主管审核，审核通过后进行下一环节任务

身体绑定完成后进行表情绑定环节。 同样点进去开始任务 修改好表情明显问题之后（如闭眼，张嘴）添加毛囊骨骼给睫毛眉毛等进行重新蒙皮

  • 之后大纲会出现毛囊组，选择里面的骨骼对睫毛进行蒙皮。
  • 蒙皮之后检查相关表情如闭眼等睫毛正常跟随即可
  • 完成睫毛眉毛的毛囊添加后（部分鬓角也需要添加，和主管确认）
  • 检查整体表情动态，没问题之后进行下一步添加口腔驱动。
  • 运行脚本添加驱动节点

打开bs通道，修改节点对应的属性

修改效果正常合理无穿插之后即可提交审核。

审核之后到客户端任务详情进行发布

提交规范: 发布标准命名的maya文件

  • 角色类型中，如果是非vicon骨骼创建的角色，含兽类，昆虫类，异类，必须具备名字为Root_M的骨骼。
  • 禁止绑定自行添加Lambert材质球
  • 透明范围只能使用模型提供的唯一材质球附上,且不得更改原有模型材质球数量

BC身体绑定制作标准 ​

一．打开teamones，拉取任务文件 ​

二．检查模型 ​

1.检查大纲模型不能有默认命名和重命名 ​

执行方式

神漫工具检查

2.对称 ​

执行方式

adv工具

注意事项

  1. 身体
  2. 头部除头发外
  3. 舌头牙齿无需检查
  4. 服装除特殊情况，无硬性要求对称

3.穿插 ​

  1. 头发不要和身体穿插
  2. 配饰是否贴合服装表面
  3. 尤其注意选中检查是否有未知的穿插

4.卡线 ​

注意事项

  1. 高模和低模关节处必须卡线
  2. 是否需要加点和加面
  3. 手指是否有自带旋转

5.模型合并 ​

6.身体部位的比例 ​

注意事项

发现了可以提，但是艺术效果问题不一定会改

7.低模面数不能太高 ​

角色高模不高于40万，低模不高于5万，道具不高于2万

8.身体模型面数 ​

执行方式

模型面数标准的53544

9.高模和低模要贴合相似度保持90% ​

执行方式

模型同时选中基本重叠

10.贴图是否有明显错误 ​

执行方式

  1. 材质球更新资产文件时没有变动
  2. 材质球的模型范围

三．身体骨骼 ​

执行方式

不用选择模型，teamonestools点击导入骨骼并对位（系统识别body_skin创建骨骼）

四．点击调整/预览骨骼进行骨骼位置调整（注意有locator的地方使用locator调整轴向，在使用teamones工具的情况下基本只有脊椎spine的需要手动调整轴向，且每次文件重开需要检查脊椎的轴向是否有跳走） ​

1.肩部骨骼位置 ​

执行方式

  1. 对齐身体腋窝处，注意看下衣服
  2. 选中肩部locator使其在前视图时旋转属性轴向对齐肩部locator
  3. 肩膀关节侧视图居中

注意事项

注意显示衣服后看下位置，如衣服较宽松，骨骼点位置需要调整至衣服腋窝处，避免后续蒙皮时出现凹陷

2.检查手肘骨骼位置 ​

执行方式

侧视图手肘关节位置居中靠后

3.检查手腕骨骼及locator位置 ​

执行方式

  1. 手腕骨骼位置摆放下端一点，在手腕凸起的骨下方，手掌根部（自己可以感受一下手腕转动位置），手腕实际对应中指方向调整
  2. 正侧视图基本处于手腕中心位置
  3. 选中手腕locator使其在正视图时旋转属性轴向对齐手腕locator
  4. 手腕locator和相连骨骼的locator都是X轴垂直于手腕

注意事项

注意选中相连的关节及此关节locator一起调整（后续调整中，如关节有locator，都需一起选中调整，如调整时骨骼和locator轴向不一致时用世界坐标调整）

4.调整手肘极向量 ​

执行方式

  1. 选中肩部，手肘，手腕三个关节，使用极向量工具建立极向量
  2. 选中极向量IK黑色小三角，正视图网格显示查看成一条绿色直线
  3. 如不是直线，当差异较小时可以适当调整肩部或者手肘；如三角显示较大，需要同时选中肩部，手肘，手腕一起调整

注意事项

需要注意关节保持在手臂中央，不要过度调其中一个关节导致关节偏移

5.调整手指关节长度及locator ​

执行方式

  1. 调整手指关节节点，保持在手指关节处，注意关节位置居中，保持单根手指的关节连着看起来为一条直线
  2. 调整手指根骨位置，保持在手指末端
  3. 旋转手部各个位置的locator，使手指的X轴垂直于手指需要弯曲的方向（即手掌的一面）

注意事项

  1. 注意手指关节长度，注意关节位置，如布线长度不太规则，可以关闭布线后进行长度（y轴）调整，避免布线造成的影响
  2. 手指朝下看起来手背微微拱起的角度查看
  3. locator的Y轴方向指向下一节，尽量制动到一个方向位移，然后旋转locator调整手指骨骼方向（只旋转y轴一个轴，不能多轴混转）
  4. 注意大拇指的轴向和其他四根手指不一样(大拇指第一个locator也可同样X轴垂直于大拇指弯曲方向；其他骨骼轴向y, -x, y；大拇指骨骼y, -z, x）

6. 检查locator调整是否完好 ​

执行方式

  1. 另存文件
  2. 点击根骨查看根骨方向确定locator调整正确
  3. 此时可以运行身体绑定建立出控制器查看绑定效果，以最终效果ok为准
  4. 确认基本ok后可以重开文件进行下一步

注意事项

  1. 注意调整完后预览骨骼才能预览调整后的效果
  2. 一定要备份文件，运行身体绑定后无法撤回

7.大腿骨骼位置 ​

执行方式

  1. 选中大腿locator使其在前视图时旋转属性轴向对齐大腿locator
  2. 默认是对齐身体中央的，注意显示下装看下骨骼位置，调整至中央略微靠外位置（通常情况下无需调整)

8.膝盖骨骼 ​

  1. 保持正视图居中，侧视图膝盖的骨骼略为向前，有一个向前的弧度
  2. 调整膝盖轴向（y轴朝上，z轴朝前）

9.鞋的根骨末端位置 ​

执行方式

  1. 选中脚踝locator使其在前视图时旋转属性轴向对齐locator
  2. 选中脚部locator使其在前视图时旋转属性轴向对齐locator（此locator只用于确定方向，可适当选择轴向调整）
  3. 背视图脚踝骨骼和locator居中，注意如脚踝处鞋子有装饰，位置适当上下调整（留出充足的脚踝旋转空间）
  4. 调整脚部倒数第二个关节，使前后位置在脚趾和脚掌连接处；
  5. 脚部根骨前后位置调整至鞋子最前端位置

10. 调整腿部极向量 ​

执行方式

  1. 选中大腿，膝盖，脚踝三个关节，使用极向量工具建立极向量
  2. 选中极向量IK黑色小三角，正视图网格显示查看成一条绿色直线
  3. 如不是直线，当差异较小时可以适当调整膝盖

注意事项

需要注意关节保持在腿的中央，不要过度调其中一个关节导致关节偏移

11. 检查腿部骨骼是否正确 ​

执行方式

  1. 保持腿部骨骼正视图为直线，使用旋转模式检验腿部各骨骼点是否在一条直线上
  2. 侧视图脚部呈一条直线

12. 头的根骨末端位置 ​

执行方式

以头发高度为准，可以侧视图吸附

13. 脊椎的弧度调整 ​

执行方式

建立一根曲线，孤立需求骨骼（两端分别按V键吸附spine和spine3），使用deform->晶格调整曲线弧度（对照标准的弧度作为参考，大致为一个微弱的反C），对照曲线调整中间骨骼位置（有经验后调整好后可直接删除曲线）

注意事项

建立一根曲线，孤立需求骨骼（两端分别按V键吸附spine和spine3），使用deform->晶格调整曲线弧度（对照标准的弧度作为参考，大致为一个微弱的反C），对照曲线调整中间骨骼位置（有经验后调整好后可直接删除曲线）

五．teamones tools创建口腔 眼睛骨骼 ​

1. 眼睛骨骼调整 ​

执行方式

  1. 默认创建右眼骨骼
  2. 选中右眼眼球，中心点建立一个簇（在中心点建立任何一个物体用于吸附皆可），骨骼吸附至眼球中心点，根骨吸附至眼球前端中心点

注意事项

  1. 簇的建立：deform-->cluster
  2. 注意不要直接选中眼球居中建立，建立中心点会有一点点偏差
  3. 不需要调整轴向

2. 牙齿骨骼调整 ​

执行方式

  1. 默认创建
  2. 骨骼放置牙齿中间
  3. 根骨吸附至牙龈前端 注意事项
  4. 侧视图吸附，属性是锁定的，默认在中央
  5. 不需要调整轴向

3. 舌头骨骼调整 ​

执行方式

  1. 默认创建
  2. 第一个关节保持在舌头横向末端的中心点（感受下舌头动的位置）
  3. 其他关节均匀分布第一个关节吸附的同一根横向布线上，适当调整横向距离（根至尖，33444，相应适当调整）
  4. 根骨吸附至舌头前端

注意事项

  1. 侧视图吸附，属性是锁定的，默认在中央
  2. 不需要调整轴向

六．调整关节轴向（此项已在其他分步中完成，注意事项看下就成） ​

调整/预览骨骼模式下 ​

执行方式

在调整/预览骨骼模式下（重要），调整关节轴向，注意只能使用locator调整，不能使用“调整关节轴向”；控制器方向不对的部位需要使用轴向调整工具处理（注意轴向调整以层级优先，即大纲内层级在上方会优先对齐）

注意事项

x轴垂直表面;y轴指向下一级，与道具不同；额外手动加的骨骼轴向和道具规范一致：z轴指向下一级，y轴垂直于表面

七．生成身体控制器 ​

自动绑定 ​

执行方式

开始运行身体绑定

八．调整身体控制器大小 ​

手动调整 ​

执行方式

  1. 注意切换肩部和大腿位置ik控制器调整隐藏的控制器大小
  2. 大小为贴合不穿插模型
  3. 腰部箭头控制器选中无法调整，使用点模式进行缩放
  4. 注意所有的加号控制器，不要遗漏

注意事项

衣服显示后调整，防止调整后出现控制器被衣服遮挡情况

九．建立额外的骨骼（权重之前不要建立cdk，只搭骨骼） ​

1.衣服骨骼链（CDK骨骼） ​

执行方式

fk骨骼链制作

适当添加，注意调整控制器颜色以及轴向

  1. 腰部开始加的骨骼放入vicon->hips，控制器放入相应DeformationSystem->root_M下方（如无必要，无需打组）
  2. 上半身连起来的衣服需要连接spine3；；上半身可以对半分的衣服骨骼分别连到肩膀的骨骼；控制器放入相应DeformationSystem->肩膀或spine3（对应放入）

CDK骨骼制作

  1. 选择一条骨骼链（注意不要选中根骨），使用cdk工具，输入相应命名，创建
  2. 注意创建后第一根骨不会相应创建控制器，需要手动创建调整
  3. 调整控制器大小和颜色
  4. 将原点的总控制器放入面板
  5. 建立其他骨骼链cdk时需要选择第一个的总控制器后建立
  6. cdk生成的节点需要打组自行命名(cdk)后放入controls组内
  7. 骨骼存放

注意事项

衣服骨骼链不要放太高，否则腿部抬不起来（注意第一根骨和第二根骨近一点，第三个骨开始正常比例，预计一个指甲盖左右长，不要太长或太短）

2.肩甲骨骼 ​

执行方式

有盔甲的角色根据情况需要建立盔甲骨骼

  1. 中央一根骨，带末端骨
  2. 根据盔甲形态及数量相应建立骨骼数

3. 头发骨骼链（CDK骨骼或fk骨骼，根据情况确定） ​

执行方式

fk骨骼链制作

  1. 背后头发根据头发宽度，6-8根左右，注意调整控制器颜色以及轴向
  2. 头发骨骼放入vicon->head_M，控制器放入相应DeformationSystem->head_M下方（如无必要，无需打组）

CDK骨骼制作

同衣服，注意骨骼存放vicon->head_M

注意事项

  1. 长发需要加骨骼链做动力学
  2. 短发无需加骨骼
  3. 如有较长需要动的刘海等需要加骨骼链

4.修形骨骼 ​

执行方式

手腕，手肘，膝盖，脚踝

左右各2个

复制相应关节的骨骼调整

第九步需要注意的点 ​

front、back，out

所有骨骼不可用数字结尾

  1. 在创建角色vicon骨骼时候，如果需要添加额外骨骼，修形骨骼，衣服骨骼，必须先让程序创建完vicon的控制器后，才可以把其他额外骨骼p进vicon层级里
  2. 衣服骨骼链上方需要加一节短的关节，且短的关节长度位置需要一致，减少后续解算时报错可能
  3. 额外手动加的骨骼轴向和道具规范一致：z轴指向下一级，y轴垂直于表面

CDK

  1. 头发和衣服的总控制器不使用同一个
  2. 角色是否使用CDK需要和组长确认
  3. 总控有面板可以放入，不要随意放置

另外需注意空间名删除(如文件内有)

BC身体绑定审核标准 ​

组长检查项 ​

  1. 角色层级目录结构标准
  2. 一个点不得同时超过13个骨骼
  3. 不得随意修改模型命名，材质命名，组别命名
  4. 不得合并模型，分离模型。需要保持完整一致的模型数量
  5. 绑定文件不得有空间名
  6. 模型没有无用shape节点
  7. hik有且只有一个，名字正确
  8. 场景没有未使用的材质
  9. 肩膀头部Gobal属性默认为10
  10. 蒙皮上没有0权重的骨骼
  11. 是否有未知的节点

BC身体绑定输出标准 ​

输出规范 ​

有哪些文件如下图有高低模 高模 两个文件
什么格式如下图Mb格式
命名规范如下图（资产名+rig)(资产名+high)
存储路径如下图P:\shenyinwangzuodiyiji\publish\asset\character\资产名\rig\body_rig\maya

检查标准： ​

  1. 角色层级目录结构标准
  2. 一个点不得同时超过13个骨骼
  3. 不得随意修改模型命名，材质命名，组别命名
  4. 不得合并模型，分离模型。需要保持完整一致的模型数量
  5. 绑定文件不得有空间名
  6. 模型没有无用shape节点
  7. hik有且只有一个，名字正确
  8. 场景没有未使用的材质
  9. 肩膀头部Gobal属性默认为10
  10. 蒙皮上没有0权重的骨骼
  11. 是否有未知的节点

提交规范: ​

发布标准命名的maya文件

BC表情绑定制作标准 ​

本工序分为二个审核节点：（表情控制系统）（表情动态）

一、BS表情 ​

控制器标准 ​

1、创建控制器 ​

  1. 控制器关联正常，控制器颜色，命名，数量，表达式，节点，不能删改
  2. 五官能正常联动，不得删减遗漏。
  3. 控制器纳入Controls组里
  4. bs通道不得篡改名称，表达式不得更改
  5. 手指使用bs修形，无需添加骨骼

2、表情动态 ​

  1. 控制器无失效，表情动态正常
  2. 头部和身体无明显接缝
  3. 驱动表情时，没有和衣物穿插

审核标准： ​

  1. 材质球和模型，是否被篡改，删除
  2. 表情控制系统正常
  3. 文件干净（无篡改的命名，无历史节点）

BC表情绑定审核标准 ​

组长检查项 ​

  1. 材质球和模型，是否被篡改，删除
  2. 表情控制系统是否正常，cdk驱动是否正常，修型控制器是否正常，动力学系统是否正常
  3. 文件干净（无篡改的命名，无历史节点，无丢失的控制器或节点）

BC表情绑定输出标准 ​

输出规范： ​

有哪些文件如下图有高低模 高模 低模三个文件
什么格式如下图Mb格式
命名规范如下图（资产名+rig)(资产名+high)(资产名+low)
存储路径如下图P:\shenyinwangzuodiyiji\publish\asset\character\资产名\rig\face_expression_rig\maya

检查标准： ​

  1. 材质球和模型，是否被篡改，删除
  2. 表情控制系统是否正常，手指修形，关节和cdk的驱动是否正常，修型控制器是否正常，动力学系统是否正常
  3. 文件干净（无篡改的命名，无历史节点，无丢失的控制器或节点）

BC道具绑定制作标准 ​

一．打开teamones，拉取任务文件 ​

注意事项

注意刷权重时限点（13，0.001），很重要 （5-13通知：道具10W以下的面，不用问要不要出简模了哈，除非各位觉得面数不对，具体方案以后会出标准规范通知到大家）

二．检查文件 ​

执行方式 ​

  1. 面数过多时先确认是否可以，不行需要资产减面或提供简模
  2. 命名
  3. 无明显穿插

注意事项

  1. 命名注意不要有默认命名，高低模命名注意要匹配
  2. 简模注意不要obj格式文件

三．摆好骨架 ​

注意事项

  1. 简单时可以建立原点骨和蒙皮骨2个关节
  2. 物体面数较多较复杂时，需要增加一根定位骨共3个关节，确定骨骼方向
  3. 复杂道具根据具体情况建立骨骼

四．检查骨架层级 ​

执行方式

检查大纲

五．冻结关节旋转缩放属性 ​

注意事项

  1. 确保处理好，以免后续检查文件时调整属性后归原出错；
  2. 位移属性无法冻结，尽量不要用位移做检测

六．确定关节方向（确定轴向） ​

执行方式

物体自身坐标轴Y轴朝上（规范要求Y轴垂直于物体表面，Z轴指向下一个层级，同一条骨架次轴轴向保证一致），骨架-->确定关卡方向-->确定关节方向为世界方向应用-->默认ZYY选中全部骨架应用，检查如有错误，调整主轴方向

七．检查关节方向无误 ​

细节步骤

选择关节旋转测试

八．蒙皮 ​

细节步骤

skin-->bind skin

九．NGskin刷权重 ​

注意事项

权重分配前一定要限点

十．检查权重分配无误 ​

十一．旋转关节用于测试圆滑权重 ​

十二．归原旋转的关节 ​

十三．神漫（绑定工具）建立控制器 ​

  • 细节步骤

  • 设定工具集-->设置创建-->创建控制器

  • 执行方式

  • 复制关节命名，建立相应命名，注意控制器朝向：垂直于选定朝向（如有不对，可在下方选择旋转90度），选择FK，约束关系：父子关系；形状：通常使用圆形，其他特殊情况相应处理；颜色：可以选择一个亮眼颜色统一设定；最下方三个大圈从小到大依次为红黄蓝；创立完后调整好控制器缩放大小，以美观舒适为准。

注意事项

  1. 此工具只用于建立FK,不用于建立IK
  2. 调整控制器颜色和大小注意孤立控制器处理，避免影响到模型和骨骼

十四．调整控制器层级关系 ​

细节步骤

约束节点统一放入一个组

十五．导入导出权重 ​

细节步骤

使用delete权重，导出权重，导入权重 三个工具

执行方式

绑定完成后必须需要先选中模型文件，使用delete权重命令，导出权重命令，unbind skin（解除蒙皮），导入权重命令，完成（避免由于制作过程出现未知问题导致出错）

十六．修改大圈命名 ​

细节步骤

使用大圈调整工具

执行方式

从大至小逐个选中大圈，双击快捷命令，完成

十七．检查文件，上传teamones质检 ​

十八．提交审核 ​

BC级道具绑定审核标准 ​

组长、导演检查项 ​

1、骨骼标准 ​

（1）道具层级目录结构标准 ​

ROOT
│   GEO（公用模型存放位置）
│   │   H_GRP(高模存放位置）
│   │   L_GRP(低模存放位置）
│   RIG
│   └───subfolder1
│   │   CONTROLS（控制系统存放）
│   │   JOINTS（蒙皮骨存放）

（2）创建控制道具必须的骨骼

（3）骨骼轴向必须统一

2、控制系统标准 ​

  1. 道具，必须同位置三个控制环大圈。
  2. 按需求创建FK/IK/Spline IK/ 等变形控制系统。
  3. 动力学系统创建的约束，放在CONTROLS组里，控制骨骼不需要改动
  4. 动力学系统，肌肉弹性系统，其他控制系统，应该使用统一模组显示，放在道具左侧，被道具大圈约束

3、蒙皮标准 ​

  1. 使用蒙皮模式必须是经典线性（classline）
  2. 所有模型必须有skin，不得留空白

二、审核标准 ​

  1. 骨架准确（标准骨架，服饰，配饰，五官，修形骨，位置都正确）
  2. 控制系统准确（FK,IK，动力学控制，弹性控制，其他修形控制，额外控制，都正确，无失效。）
  3. 蒙皮准确（无穿插，无飞点，拉扯破面，全身位置权重过渡范围都正确）
  4. 文件干净（无多余历史节点，符合引擎渲染标准使用的基础节点skincluster，blendshaper绑定姿势确）

BC级道具绑定输出标准 ​

有哪些文件如下图有高低模 高模 低模三个文件
什么格式如下图Mb格式
命名规范如下图（资产名+rig)(资产名+high)(资产名+low)
存储路径如下图P:\shenyinwangzuodiyiji\publish\asset\prop\资产名\rig\prop_rig\maya

发布前要手动解锁法线

检查标准： ​

  1. 道具层级目录结构标准
  2. 一个点不得同时超过13个骨骼
  3. 不得随意修改模型命名，材质命名，组别命名
  4. 不得合并模型，分离模型。需要保持完整一致的模型数量
  5. 绑定文件不得有空间名
  6. 模型没有无用shape节点
  7. 场景没有未使用的材质
  8. 蒙皮上没有0权重的骨骼

发布标准命名的maya文件 ​

  • 截图提交：多视图（正面、正侧45度角、侧面、后侧135度角、后面、顶视图）
  • 截图提交：特写头部（正面、正侧45度角、侧面、后侧135度角、后面
